SNODE 90º: haste C.6 mm x 330 mm - placa 85x23 mm. Para manivela Ø 13 mm. - Macho Ø 9,9 mm.

1 / 2

SNODE 90º: haste C.6 mm x 330 mm - placa 85x23 mm. Para manivela Ø 13 mm. - Macho Ø 9,9 mm.

Name: SNODE 90º: haste C.6 mm x 330 mm - placa 85x23 mm. Para manivela Ø 13 mm. - Macho Ø 9,9 mm.
Brand: Varios
SKU: SND-90Q6
Price: 34.48 EUR
Availability: InStock

Marca: Varios

Referência: SND-90Q6

34,48 € (28,50 € IVA excluído)

Descontos por quantidade

1 unidade

34,48 €

(28,50 € IVA excluído)

Poupar 0,68 €

2 unidades

34,14 € / unidade

(28,21 € IVA excluído)

1 unidade

34,48 €

(28,50 € IVA excluído)

Poupar 0,68 €

2 unidades

34,14 € / unidade

(28,21 € IVA excluído)

Descrição

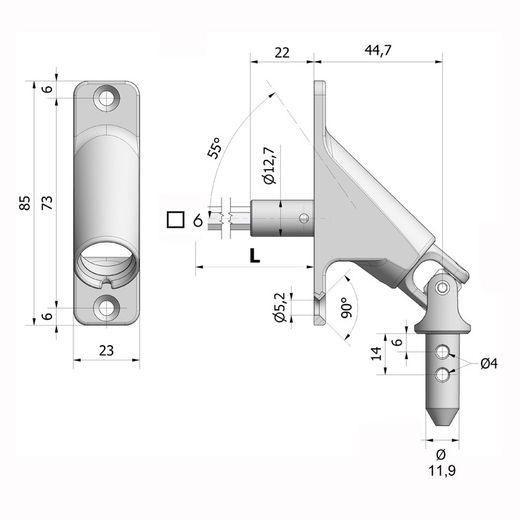

SNODO 90º: Haste quadrada 6 mm x 305 mm - placa 85x23 mm. Para manivela cabo ZAMAK disco Ø 120 mm / Eixo 40 / para Rolamento Ø 28 13 mm. - Disco cabo ZAMAK macho Ø 120 mm / Eixo 40 / para Rolamento. Ø 28 9,9mm.

Detalhes

Mais informação

O cardan é o sistema de elevação da persiana ou cortina que se adapta ao eixo do rolo e é fixado na lateral do registro. Este é acionado por uma manivela com extremidade superior com nó e haste que é inserida no mecanismo, continuidade com tubo e extremidade inferior com manivela oscilante dobrável (total 150 de altura). O nó superior possui junta esférica direcional para melhor posicionamento para acesso. Eles diferem em tamanho, peso a ser levantado, inserção da haste, etc.

Perguntas (2)

Marcial

03/09/2023

La varilla diámetro 13 mm, supongo que es la medida exterior, la interior es de 9,9 mm? La varilla es cuadrada de 6 mm y con una longitud de 330 mm, esta debe ajustarse entre la sujeción y el mecanismo, es decir, en el caso de que sea demasiado larga deberá de cortarse la varilla. El ángulo de anclaje va desde los 90º hasta los 55º? Muchas gracias por su atención.

Armazenar resposta | 07/09/2023

Buenos días,

- La varilla diámetro 13 mm, supongo que es la medida exterior, la interior es de 9,9 mm?........SI

- La varilla es cuadrada de 6 mm y con una longitud de 330 mm, esta debe ajustarse entre la sujeción y el mecanismo, es decir, en el caso de que sea demasiado larga deberá de cortarse la varilla....SI

- El ángulo de anclaje va desde los 90º hasta los 55º? ......."imagen"

Un saludo

Màrius

31/01/2023

Buenas tardes. Quería preguntarles si la varilla de 6 mm es cuadrada y si la manivela que correponde a este cardán es la de 14 mm de grosor. Muchas gracias

Armazenar resposta | 01/02/2023

Hola, este Snodo es de varilla cuadrara de 6mm. a la que le corresponde la manivela de Ø 13 mm.

Para la manivela de Ø 14mm. seria la varilla Cuadrada de 8 x 500 mm.
